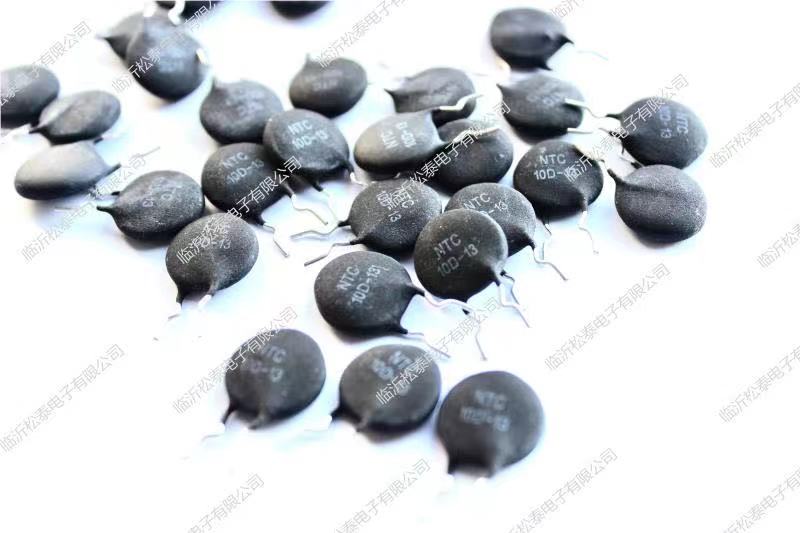

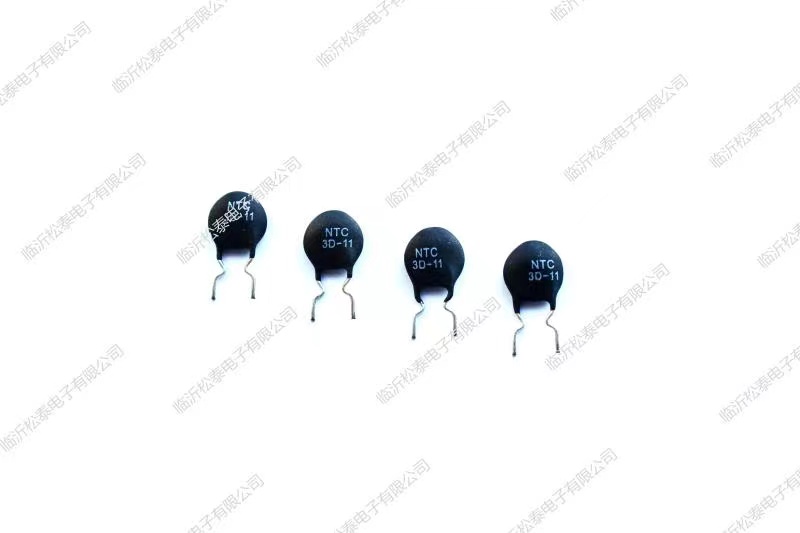

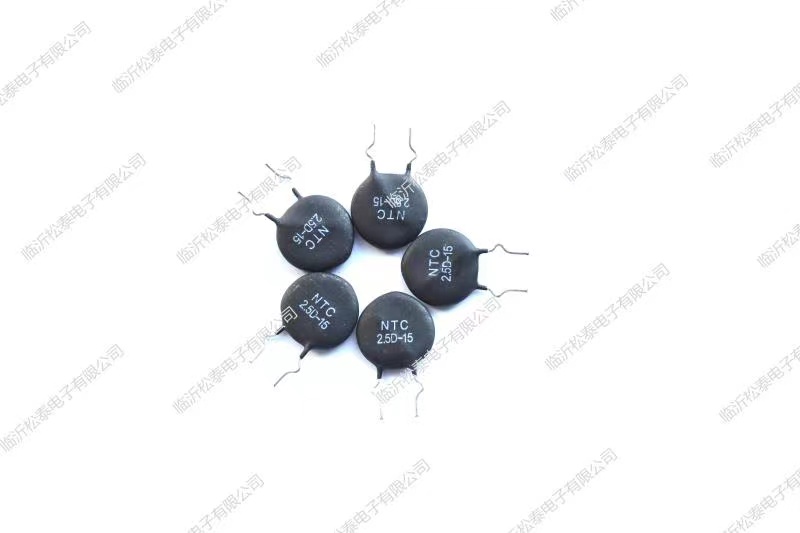

NTC热敏电阻器

NTC是英文Negative Temperature Coefficient的缩写。其含义为负温度系数。

它的电阻值随温度的升高而降低。利用这一特性既可制成测温、温度补偿和控温组件，又可以制成功率型组件，抑制电路的浪涌电流。这是由于NTC热敏电阻器有一个额定的零功率电阻值，当其串联在电源回路中时，就可以有效地抑制开机浪涌电流。并且在完成抑制浪涌电流作用以后，利用电流的持续作用，将NTC热敏电阻器的电阻值下降非常小的程度）

NTC热敏电阻器的价格低廉，在电子产品中被广泛应用，而且具有多种封装形式，能够很方便地应用到各种电路中 [3]  。

NTC热敏电阻器根据材料、工艺不同情况，有不同的阻值和温度变化特性。

NTC热线电阻器的型号、规格很多，国外的知1名厂家有日本三菱、日本TDK、日本立山、韩国的EXPAND等，国内也有不少品牌的质量也相当不错。

NTC热线电阻器的各类繁多，形状各异。负温度系数热敏电阻器的命名标准由四部分构成。其中，M表示敏感组件，F表示负温度系数热敏电阻器。有些厂家的产品，在序号之后又加了一个数字，如MF54-1，这个“-1”也属于序号，通常叫“派生序号”。其标准由各厂家自已定制。

在国内生产的一些热敏电阻器的型号中，通常还包括有该热敏电阻器的电阻值、误差等信息，如下是NTC热敏电阻器的识别:

①CWF ②□ — ③103 ④J ⑤3380 包括如下信息。

①NTC温度传感器；

②传感头封装形式及尺寸；

a.代表环氧树脂包装；

b.代表铝壳、铜壳、不锈钢等封装

c.代表塑料壳封装；

d.代表加固定金属片；

e.代表特殊形式封闭。

③标称电阻值R25，如103=10×10 =10000Ω=10kΩ。

④标称电阻值精度代号：

F代表±1%，G代表±2%，H代表±3%，J代表±5%。

⑤B值（25℃/50℃，3380即B值为3380K）。

应用热敏电阻器时，需要对它的几个比较重要的参数进行测试。

一般来说，热敏电阻器对温度的敏感性高，所以不宜用表来测量它的阻值。这是因为万用表的工作电流比较大，流过热敏电阻器时会发热而使阻值改变。但用万用表也可简易判断热敏电阻器能否工作，具体热敏电阻器的检测方法如下：

将万用表拨到欧姆挡（视标称电阻值确定挡位），用鳄鱼夹代替表笔分别夹住热敏电阻器的两个引脚，记下此时的阻值；然后用手捏住热敏电阻器，观察万用表示数，此时会看到显示的数据（指针会慢慢移动）随着温度的升高而改变，这表明电阻值在逐渐改变（负温度系数热敏电阻器阻值会变小，正温度系数热敏电阻器阻值会变大）。

当阻值改变到一1定数值时，显示数据会（指针）逐渐稳定。若环境温度接近体温，则采用这种方法就不灵。这时可用电烙铁或者开水杯靠近或紧贴热敏电阻器进行加热，同样会看到阻值改变。

这样，则可证明这只温度系数热敏电阻器是好的。

用万用表检测负温度系数热敏电阻器时，需要注意热敏电阻器上的标称阻值与万用表的读数不一1定相等。这是由于标称阻值是用专用仪器在25℃的条件下测得的，

而用万用表测量时有一1定的电流通过热敏电阻器而产生热量，而且环境温度不一1定正是25℃，所以不可避免地会产生误差。
